les pompes à anneau liquide

P R I N C I P E D E F O N C T I O N N E M E N T

L E S 4 F O N C T I O N S D E L ' A N N E A U L I Q U I D E

P I S T O N

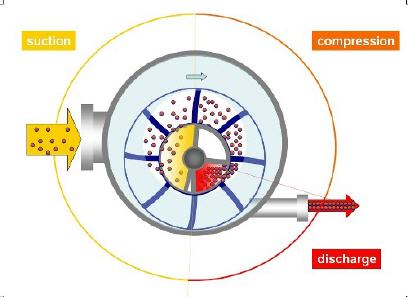

le segment d'anneau liquide entre deux pâles de la roue agit comme un piston dont le mouvement alternatif, puisqu'il s'enfonce et se retire à chaque révolution, crée aspiration, compression puis refoulement.

E T A N C H E I T E

Le liquide d'anneau assure l'étanchéité en bout de pâle puisqu'il n'y a pas de contact entre la roue et le corps, et aussi entre les lumières de refoulement et d'aspiration afin d'éviter une fuite entre la haute et la basse pression.
L'étanchéité étant assurée par le liquide de l'anneau, en général de l'eau, les pompes à anneau liquide fonctionnent sans huile.

R E F R O I D I S S E M E N T

le gaz est mélangé au fluide auxiliaire (eau de l'anneau) ce qui permet d'évacuer la chaleur spécifique du gaz, et les chaleurs liées au travail de compression et à la condensation des vapeurs pendant la compression. La compression est pratiquement isotherme.

C O N D E N S A T I O N

les pompes à vide à anneau liquide bénéficie d'un "effet de condensation" parce que les vapeurs aspirées sont condensées dès leur entrée dans la pompe et réduite à un volume (de liquide) négligeable.
